Статья: Особенности продольного распределения параметров плазмы начального участка сверхзвуковой струи из импульсного капиллярного разряда (2018)

Читать

Читать онлайн

Представлены результаты спектроскопического исследования начального участка сверхзвуковой плазменной струи, формируемой импульсным разрядом в капилляре из углеродсодержащего полимера. Зарегистрированные с высоким временным (1–50 мкс) и пространственным (30–50 мкм) разрешением излучательные свойства высокотемпературного ядра струи (интенсивность и контур бальмеровских линий Hα и Hβ, относительные интенсивности ионных линий C II) позволили выявить особенности продольного распределения плотности и температуры электронов, вызванные неизобаричностью начального участка струи при сверхзвуковом ее истечении.

The results of spectroscopic investigation of the initial section of a supersonic plasma jet formed by a pulsed discharge in a capillary made of a carbon-containing polymer are presented. The emission properties of high-temperature core of the jet (the intensity and the contour of Balmer lines Hα and Hβ, the relative intensities of ionic C II lines) detected with high temporal (1–50 μs) and spatial (30–50 μm) resolution allowed us to identify the features of longitudinal distribution of electron density and temperature, caused by the flow non-isobaricity along the initial section of supersonic jet.

Ключевые фразы: импульсный разряд, капилляр, абляция, СПЕКТРОСКОПИЯ, сверхзвуковая струя, концентрация электронов, температура

Автор (ы): Ефимов Александр Валерьевич, Пащина Анатолий Степанович, Чиннов Валерий Федорович, Казанский Павел

Журнал: ПРИКЛАДНАЯ ФИЗИКА

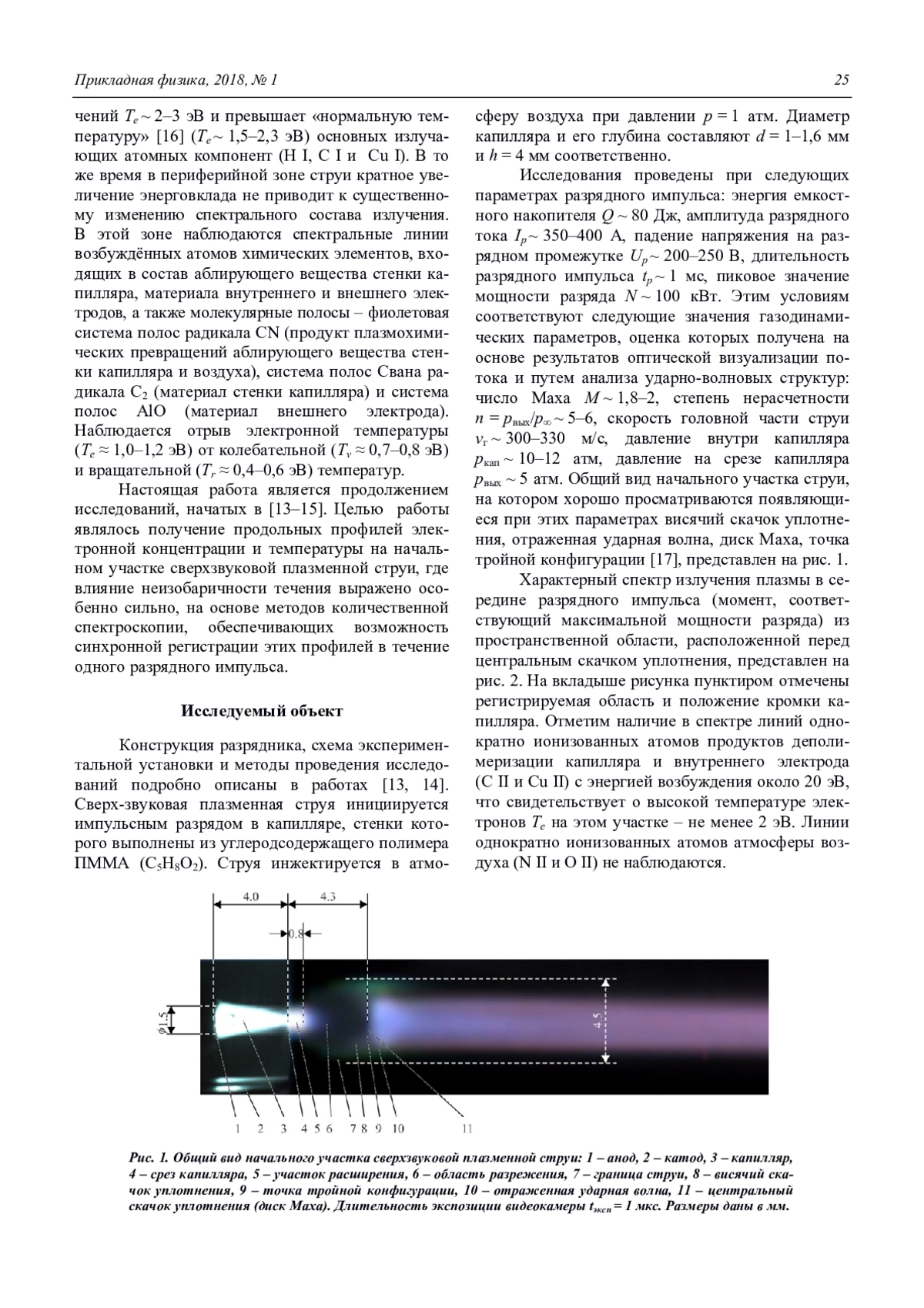

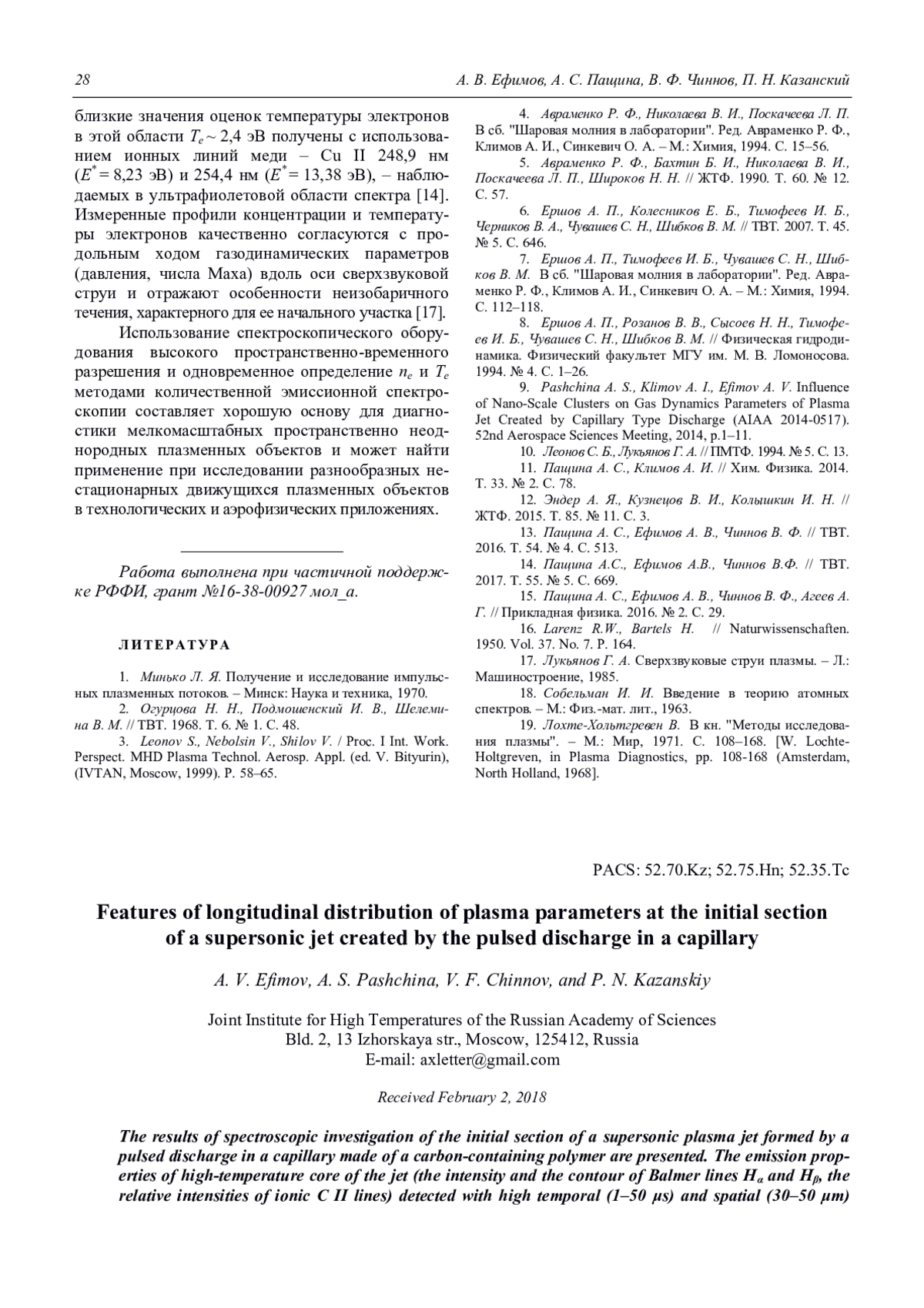

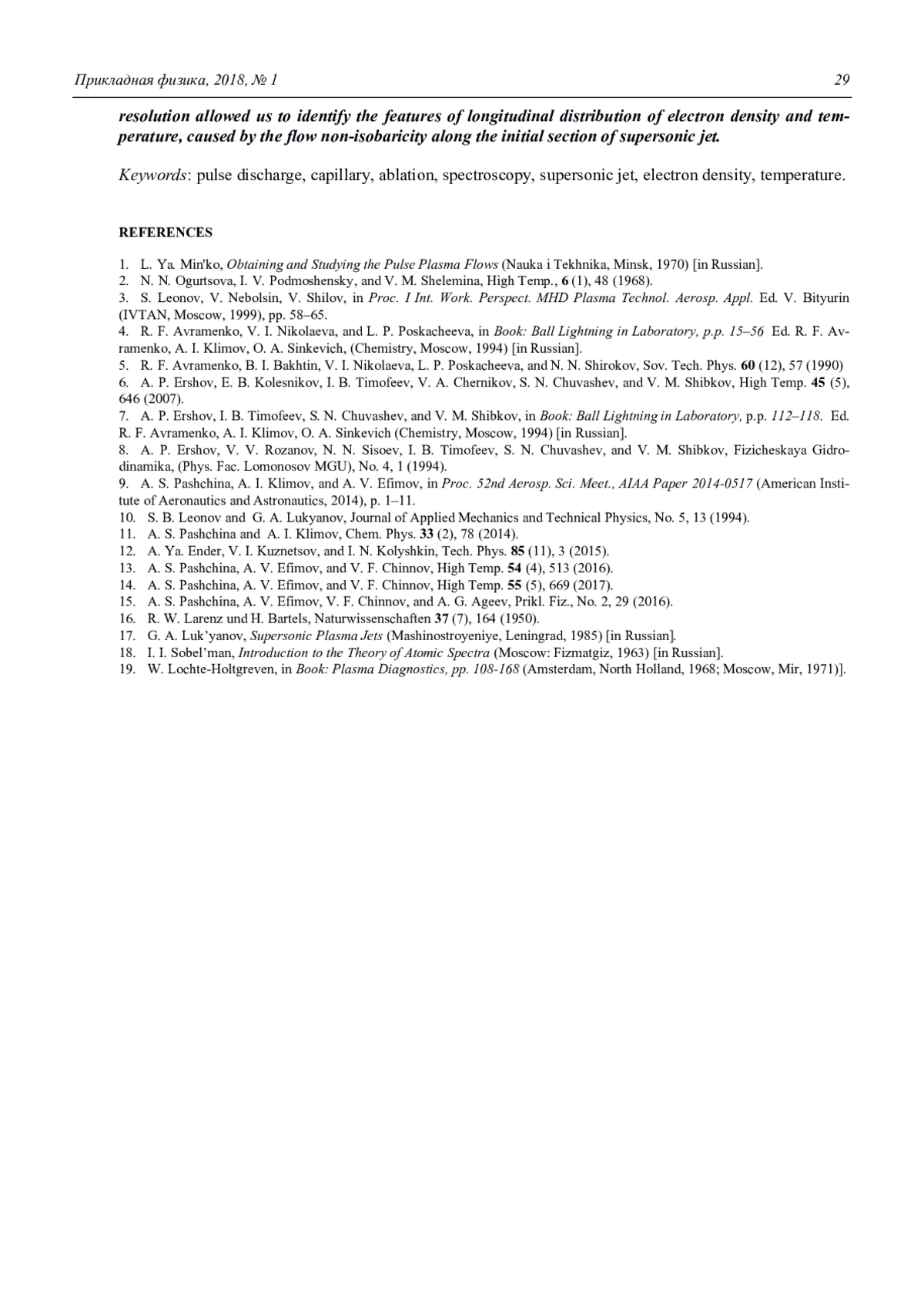

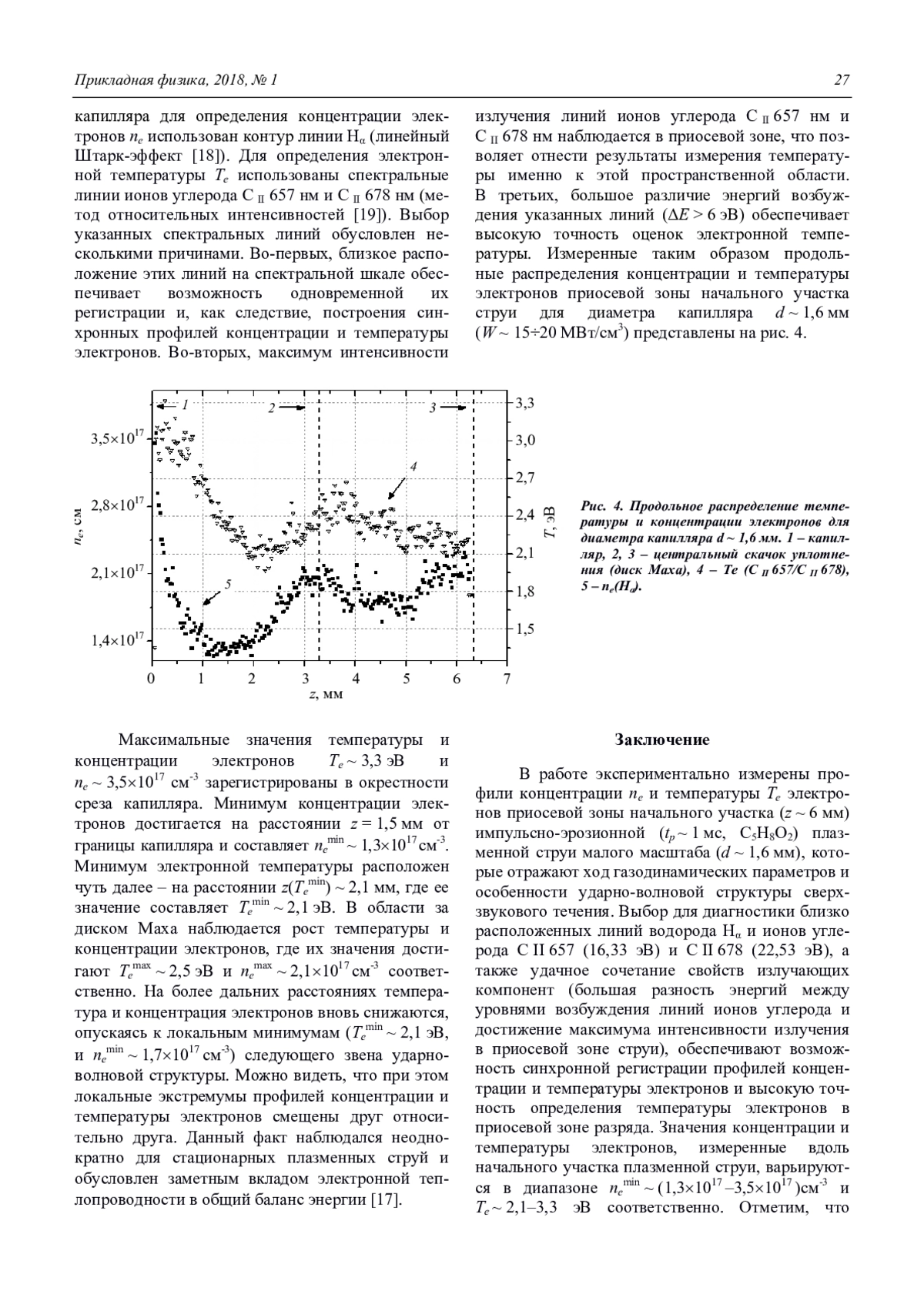

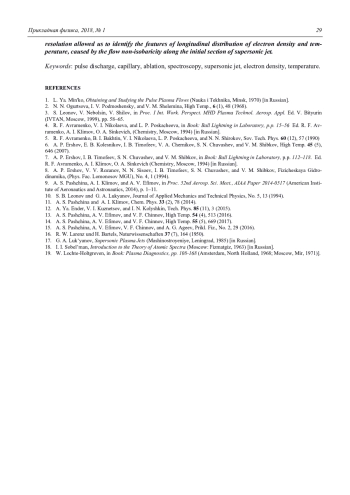

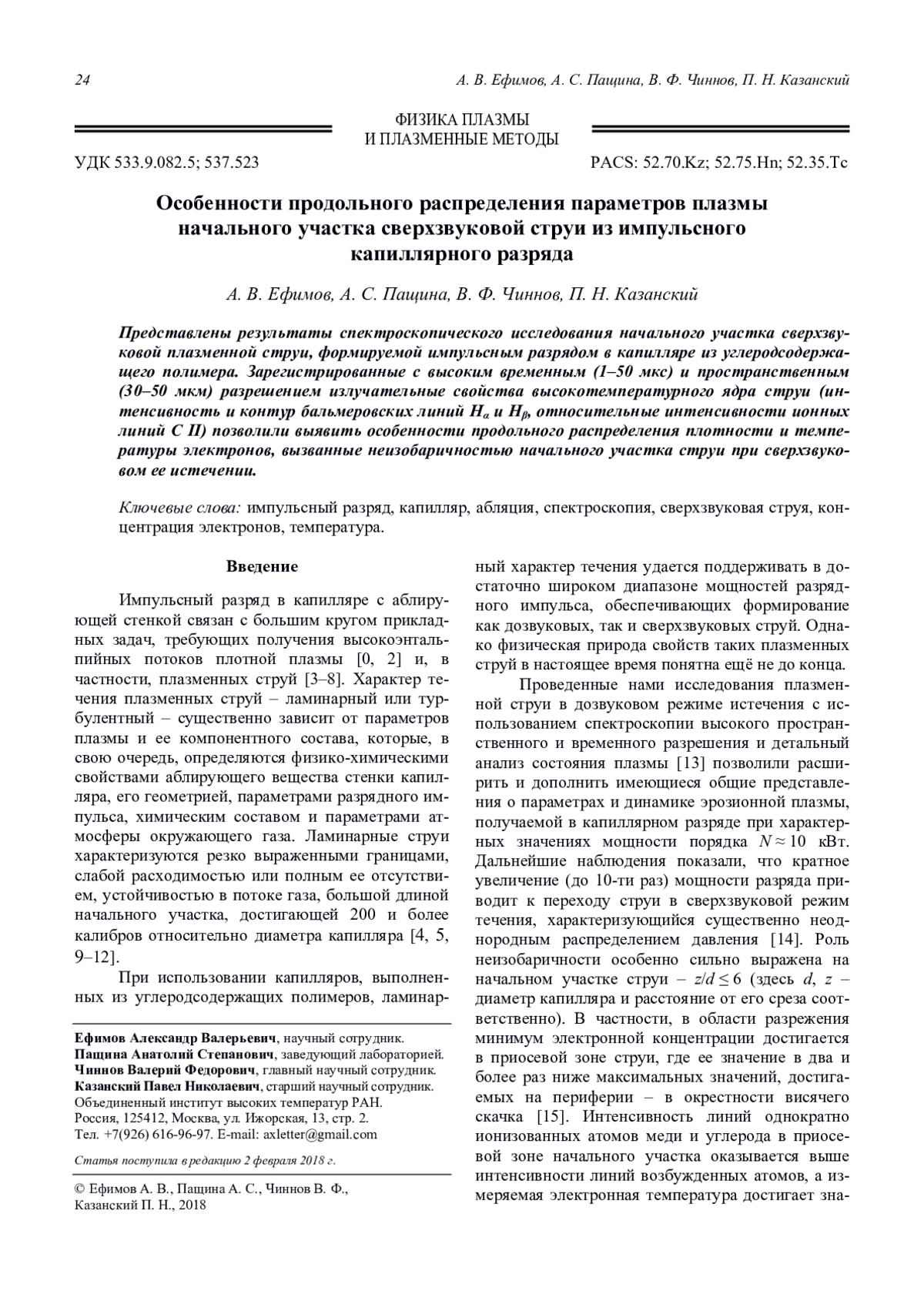

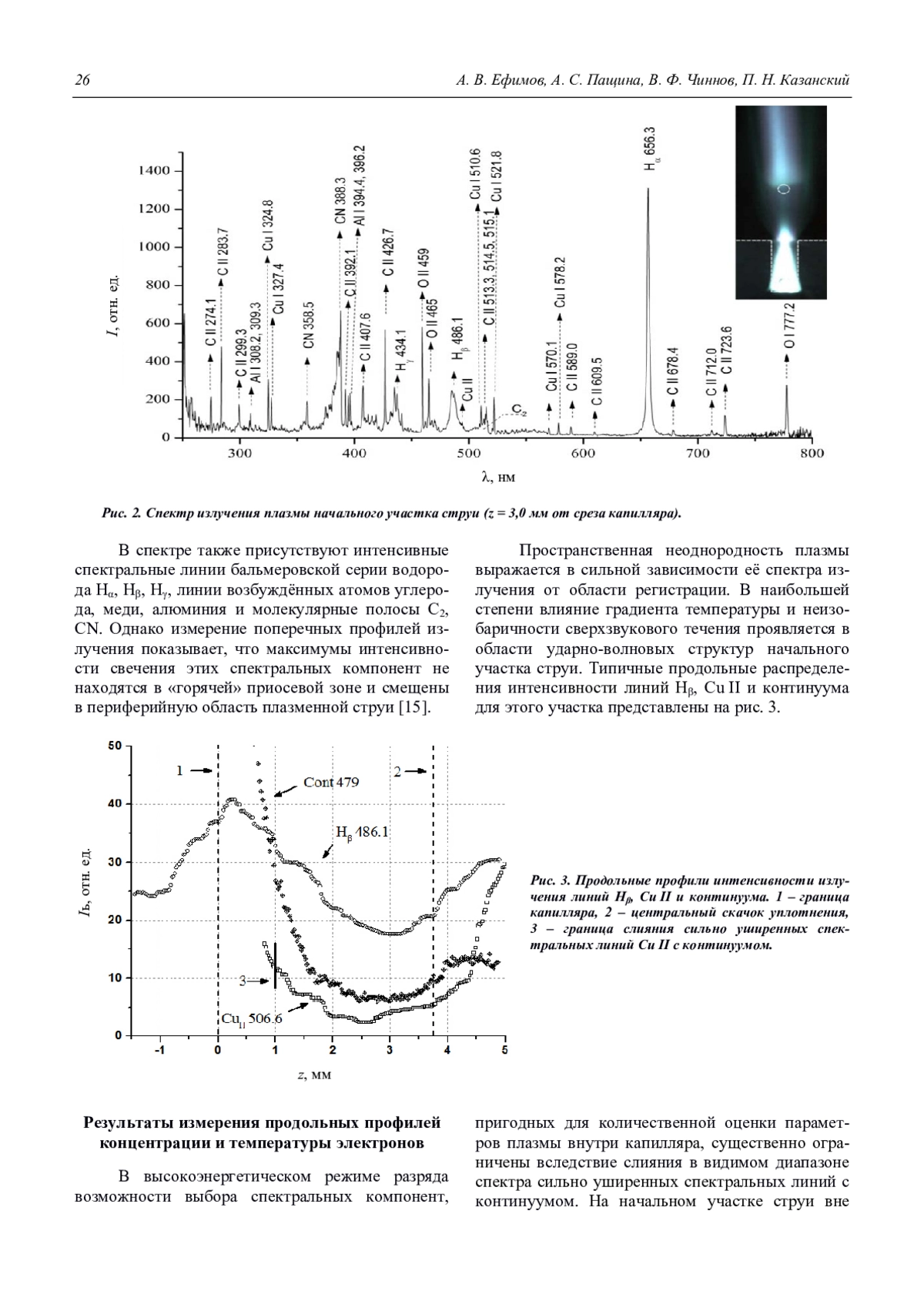

Предпросмотр статьи

Идентификаторы и классификаторы

SCI: Физика
УДК: 533.9.082.5. Использование оптических методов (включая спектроскопические методы и использование лазеров)
537.523. Электрические разряды в газах при нормальном давлении
eLIBRARY ID: 32576469

Для цитирования:

ЕФИМОВ А. В., ПАЩИНА А. С., ЧИННОВ В. Ф., КАЗАНСКИЙ П. ОСОБЕННОСТИ ПРОДОЛЬНОГО РАСПРЕДЕЛЕНИЯ ПАРАМЕТРОВ ПЛАЗМЫ НАЧАЛЬНОГО УЧАСТКА СВЕРХЗВУКОВОЙ СТРУИ ИЗ ИМПУЛЬСНОГО КАПИЛЛЯРНОГО РАЗРЯДА // ПРИКЛАДНАЯ ФИЗИКА. 2018. №1

Текстовый фрагмент статьи

В работе экспериментально измерены профили концентрации ne и температуры Te электронов приосевой зоны начального участка (z ~ 6 мм) импульсно-эрозионной (tр ~ 1 мс, C5H8O2) плазменной струи малого масштаба (d ~ 1,6 мм), которые отражают ход газодинамических параметров и особенности ударно-волновой структуры сверхзвукового течения. Выбор для диагностики близко расположенных линий водорода Hα и ионов углерода C II 657 (16,33 эВ) и C II 678 (22,53 эВ), а также удачное сочетание свойств излучающих компонент (большая разность энергий между уровнями возбуждения линий ионов углерода и достижение максимума интенсивности излучения в приосевой зоне струи), обеспечивают возможность синхронной регистрации профилей концентрации и температуры электронов и высокую точность определения температуры электронов в приосевой зоне разряда. Значения концентрации и температуры электронов, измеренные вдоль начального участка плазменной струи, варьируются в диапазоне ne min ~ (1,31017 –3,51017 )см-3 и Te ~ 2,1–3,3 эВ соответственно. Отметим, что близкие значения оценок температуры электронов в этой области Te ~ 2,4 эВ получены с использованием ионных линий меди – Cu II 248,9 нм (E* = 8,23 эВ) и 254,4 нм (E* = 13,38 эВ), – наблюдаемых в ультрафиолетовой области спектра [14]. Измеренные профили концентрации и температуры электронов качественно согласуются с продольным ходом газодинамических параметров (давления, числа Маха) вдоль оси сверхзвуковой струи и отражают особенности неизобаричного течения, характерного для ее начального участка [17].

Использование спектроскопического оборудования высокого пространственно-временного разрешения и одновременное определение ne и Te методами количественной эмиссионной спектроскопии составляет хорошую основу для диагностики мелкомасштабных пространственно неоднородных плазменных объектов и может найти применение при исследовании разнообразных нестационарных движущихся плазменных объектов в технологических и аэрофизических приложениях.

Список литературы

1. Минько Л. Я. Получение и исследование импульсных плазменных потоков. - Минск: Наука и техника, 1970.
2. Огурцова Н. Н., Подмошенский И. В., Шелемина В. М. // ТВТ. 1968. Т. 6. № 1. С. 48.
3. Leonov S., Nebolsin V., Shilov V. / Proc. I Int. Work. Perspect. MHD Plasma Technol. Aerosp. Appl. (ed. V. Bityurin), (IVTAN, Moscow, 1999). P. 58-65.
4. Авраменко Р. Ф., Николаева В. И., Поскачеева Л. П. В сб. “Шаровая молния в лаборатории”. Ред. Авраменко Р. Ф., Климов А. И., Синкевич О. А. - М.: Химия, 1994. С. 15-56.
5. Авраменко Р. Ф., Бахтин Б. И., Николаева В. И., Поскачеева Л. П., Широков Н. Н. // ЖТФ. 1990. Т. 60. № 12. С. 57.
6. Ершов А. П., Колесников Е. Б., Тимофеев И. Б., Черников В. А., Чувашев С. Н., Шибков В. М. // ТВТ. 2007. Т. 45. № 5. С. 646. EDN: IAQXKR
7. Ершов А. П., Тимофеев И. Б., Чувашев С. Н., Шибков В. М. В сб. “Шаровая молния в лаборатории”. Ред. Авраменко Р. Ф., Климов А. И., Синкевич О. А. - М.: Химия, 1994. С. 112-118.
8. Ершов А. П., Розанов В. В., Сысоев Н. Н., Тимофеев И. Б., Чувашев С. Н., Шибков В. М. // Физическая гидродинамика. Физический факультет МГУ им. М. В. Ломоносова. 1994. № 4. С. 1-26.
9. Pashchina A. S., Klimov A. I., Efimov A. V. Influence of Nano-Scale Clusters on Gas Dynamics Parameters of Plasma Jet Created by Capillary Type Discharge (AIAA 2014-0517). 52nd Aerospace Sciences Meeting, 2014, p.1-11. EDN: UGGXCR
10. Леонов С. Б., Лукьянов Г. А. // ПМТФ. 1994. № 5. С. 13.
11. Пащина А. С., Климов А. И. // Хим. Физика. 2014. Т. 33. № 2. С. 78. EDN: RUUQND
12. Эндер А. Я., Кузнецов В. И., Колышкин И. Н. // ЖТФ. 2015. Т. 85. № 11. С. 3. EDN: UJMQTX
13. Пащина А. С., Ефимов А. В., Чиннов В. Ф. // ТВТ. 2016. Т. 54. № 4. С. 513. EDN: WDOUMD
14. Пащина А.С., Ефимов А.В., Чиннов В.Ф. // ТВТ. 2017. Т. 55. № 5. С. 669. EDN: ZFSJCZ
15. Пащина А. С., Ефимов А. В., Чиннов В. Ф., Агеев А. Г. // Прикладная физика. 2016. № 2. С. 29. EDN: VWYYDZ
16. Larenz R.W., Bartels H. // Naturwissenschaften. 1950. Vol. 37. No. 7. P. 164.
17. Лукьянов Г. А. Сверхзвуковые струи плазмы. - Л.: Машиностроение, 1985.
18. Собельман И. И. Введение в теорию атомных спектров. - М.: Физ.-мат. лит., 1963.
19. Лохте-Хольтгревен В. В кн. “Методы исследования плазмы”. - М.: Мир, 1971. С. 108-168. [W. Lochte-Holtgreven, in Plasma Diagnostics, pp. 108-168 (Amsterdam, North Holland, 1968].

1. L. Ya. Min’ko, Obtaining and Studying the Pulse Plasma Flows (Nauka i Tekhnika, Minsk, 1970) [in Russian].
2. N. N. Ogurtsova, I. V. Podmoshensky, and V. M. Shelemina, High Temp., 6 (1), 48 (1968).
3. S. Leonov, V. Nebolsin, V. Shilov, in Proc. I Int. Work. Perspect. MHD Plasma Technol. Aerosp. Appl. Ed. V. Bityurin (IVTAN, Moscow, 1999), pp. 58–65.
4. R. F. Avramenko, V. I. Nikolaeva, and L. P. Poskacheeva, in Book: Ball Lightning in Laboratory, p.p. 15–56 Ed. R. F. Avramenko, A. I. Klimov, O. A. Sinkevich, (Chemistry, Moscow, 1994) [in Russian].
5. R. F. Avramenko, B. I. Bakhtin, V. I. Nikolaeva, L. P. Poskacheeva, and N. N. Shirokov, Sov. Tech. Phys. 60 (12), 57 (1990)
6. A. P. Ershov, E. B. Kolesnikov, I. B. Timofeev, V. A. Chernikov, S. N. Chuvashev, and V. M. Shibkov, High Temp. 45 (5), 646 (2007).
7. A. P. Ershov, I. B. Timofeev, S. N. Chuvashev, and V. M. Shibkov, in Book: Ball Lightning in Laboratory, p.p. 112–118. Ed. R. F. Avramenko, A. I. Klimov, O. A. Sinkevich (Chemistry, Moscow, 1994) [in Russian].
8. A. P. Ershov, V. V. Rozanov, N. N. Sisoev, I. B. Timofeev, S. N. Chuvashev, and V. M. Shibkov, Fizicheskaya Gidrodinamika, (Phys. Fac. Lomonosov MGU), No. 4, 1 (1994).
9. A. S. Pashchina, A. I. Klimov, and A. V. Efimov, in Proc. 52nd Aerosp. Sci. Meet., AIAA Paper 2014-0517 (American Institute of Aeronautics and Astronautics, 2014), p. 1–11.
10. S. B. Leonov and G. A. Lukyanov, Journal of Applied Mechanics and Technical Physics, No. 5, 13 (1994).
11. A. S. Pashchina and A. I. Klimov, Chem. Phys. 33 (2), 78 (2014).
12. A. Ya. Ender, V. I. Kuznetsov, and I. N. Kolyshkin, Tech. Phys. 85 (11), 3 (2015).
13. A. S. Pashchina, A. V. Efimov, and V. F. Chinnov, High Temp. 54 (4), 513 (2016).
14. A. S. Pashchina, A. V. Efimov, and V. F. Chinnov, High Temp. 55 (5), 669 (2017).
15. A. S. Pashchina, A. V. Efimov, V. F. Chinnov, and A. G. Ageev, Prikl. Fiz., No. 2, 29 (2016).
16. R. W. Larenz und H. Bartels, Naturwissenschaften 37 (7), 164 (1950).
17. G. A. Luk’yanov, Supersonic Plasma Jets (Mashinostroyeniye, Leningrad, 1985) [in Russian].
18. I. I. Sobel’man, Introduction to the Theory of Atomic Spectra (Moscow: Fizmatgiz, 1963) [in Russian].
19. W. Lochte-Holtgreven, in Book: Plasma Diagnostics, pp. 108-168 (Amsterdam, North Holland, 1968; Moscow, Mir, 1971)].
