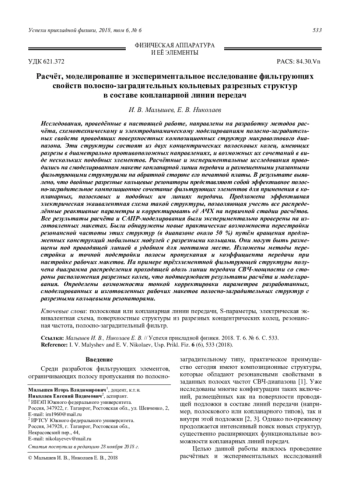

Статья: Расчёт, моделирование и экспериментальное исследование фильтрующих свойств полосно-заградительных кольцевых разрезных структур в составе копланарной линии передач

Исследования, проведённые в настоящей работе, направлены на разработку методов расчёта, схемотехническому и электродинамическому моделированиям полосно-заградительных свойств проводящих поверхностных композиционных структур микроволнового диапазона. Эти структуры состоят из двух концентрических полосковых колец, имеющих разрезы в диаметрально противоположных направлениях, и возможных их сочетаний в виде нескольких подобных элементов. Расчётные и экспериментальные исследования проводились на смоделированном макете копланарной линии передачи и размещенными указанными фильтрующими структурами на обратной стороне его печатной платы. В результате выявлено, что двойные разрезные кольцевые резонаторы представляют собой эффективное полосно-заградительное композиционное сочетание фильтрующих элементов для применения в копланарных, полосковых и подобных им линиях передачи. Предложена эффективная электрическая эквивалентная схема такой структуры, позволяющая учесть все распределённые реактивные параметры и корректировать её АЧХ на первичной стадии расчётов. Все результаты расчёта и САПР-моделирования были экспериментально проверены на изготовленных макетах. Были обнаружены новые практические возможности перестройки резонансной частоты этих структур (в диапазоне около 50 %) путём вращения предложенных конструкций мобильных модулей с разрезными кольцами. Они могут быть размещены под проводящей линией в удобном для монтажа месте. Изложены методы пере-стройки и точной подстройки полосы пропускания и коэффициента передачи при настройке рабочих макетов. На примере трёхэлементной фильтрующей структуры получена диаграмма распределения проходящей вдоль линии передачи СВЧ-мощности со стороны расположения разрезных колец, что подтверждает результаты расчёта и моделирования. Определены возможности тонкой корректировки параметров разработанных, смоделированных и изготовленных рабочих макетов полосно-заградительных структур с разрезными кольцевыми резонаторами.
