Патент: Волоконный импульсный лазер с нелинейным петлевым зеркалом

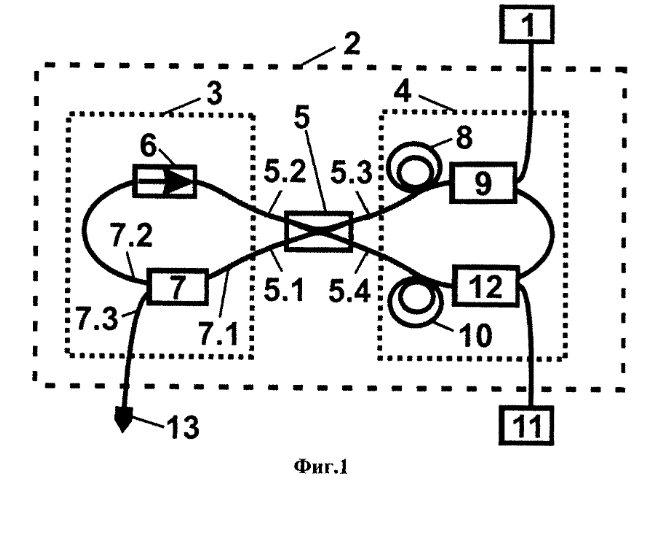

Волоконный импульсный лазер с нелинейным петлевым зеркалом, содержащий источник накачки и резонатор, выполненный полностью из элементов, сохраняющих поляризацию, и состоящий из двух волоконных петель - пассивной и активной, соединяющихся посредством сплавного волоконного четырехпортового ответвителя; пассивная петля резонатора содержит выходной ответвитель, выводящий часть генерируемого лазерного излучения из резонатора через третий порт; выходной ответвитель соединен первым портом с первым портом сплавного волоконного четырехпортового ответвителя, а вторым портом - с входом волоконного изолятора, выход которого соединен со вторым портом сплавного волоконного четырехпортового ответвителя; активная петля образует нелинейное петлевое зеркало и содержит отрезок активного волокна, один конец которого соединен с третьим портом сплавного волоконного четырехпортового ответвителя, а другой конец соединен с выходным портом основного волоконного объединителя длин волн, вход накачки которого соединен с источником накачки, отличающийся тем, что в резонаторе в активную петлю введены дополнительный отрезок активного волокна, дополнительный волоконный объединитель длин волн и дополнительный источник накачки, при этом дополнительный отрезок активного волокна соединен одним концом с четвертым портом сплавного волоконного четырехпортового ответвителя, а другим концом соединен с выходным портом дополнительного волоконного объединителя длин волн, вход накачки которого соединен с дополнительным источником накачки, а сигнальный порт соединен с сигнальным портом основного волоконного объединителя длин волн.
